Dieser Baubericht über die Gebauer BR44 zeigt neue, bessere Teile des Rahmens sowie ausführliche Bilder vom Tender. Ganz am Ende erklärt Claus-Dieter noch, wie er die Vorbereitung und die Lackierung der Tender vorgenommen hat. Mehr war in dem Bericht leider nicht enthalten.
Claus-Dieter Ommer
BR 44
von Claus-Dieter Ommer » 26.08.2016 22:51
Hallo zusammen,
nach längerer Pause habe ich wieder angefangen. Diesmal ist es eine Gebauer 44 DRG, zumindest die Basis. Viele Teile sind aber
ausgetauscht.

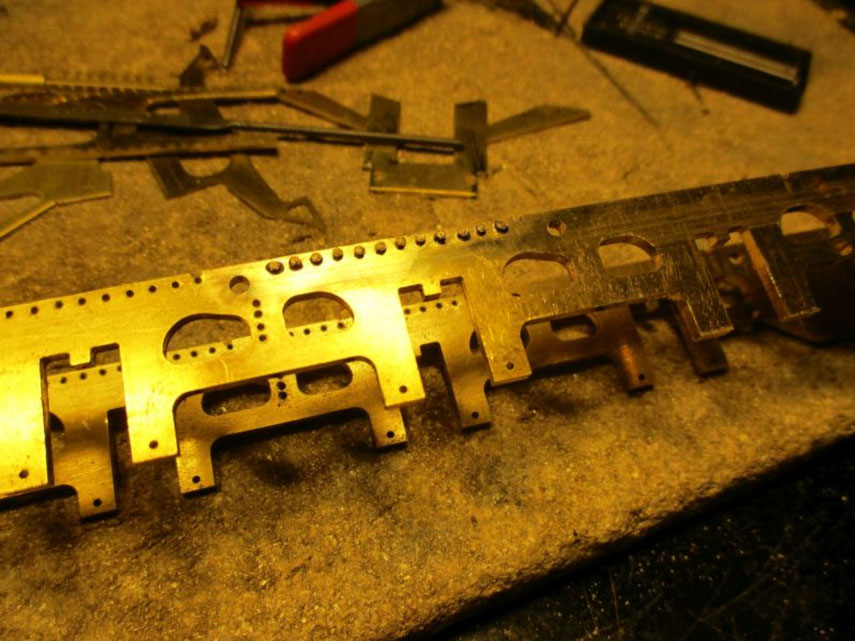

Neu sind der Rahmen:
(oben Gebauer unten der neue)
mit ca. 80 Verschraubungen:
der Kessel
ein Bauer Antrieb
alle Räder und Gestänge sind kugelgelagert

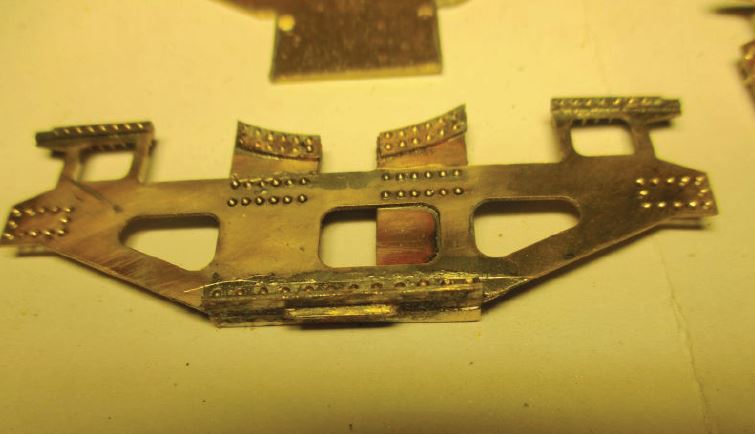

und die Pendelbleche. Die sind aber eine besondere Fleißarbeit hinsichtlich von Bohrungen bzw. Nieten. Ich hatte mir auf Verdacht 200Nieten bestellt. Hätte ich mal besser erst gezählt. Allein an einem Pendelblech sind fast 100 Nieten verbaut. Aber Nachschub ist geordert.

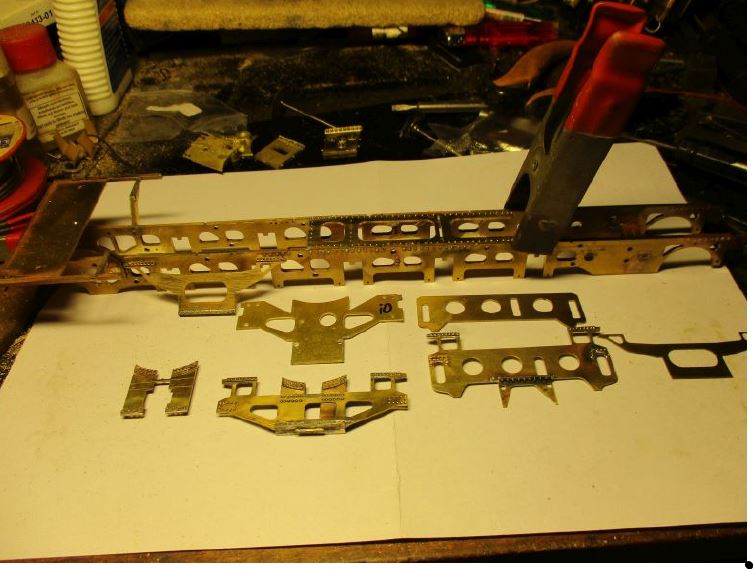

Hier mal ein Vergleich Gebauer - neu:
Soviel zu heute. Mal sehen wie es weitergeht.
Gruß
clausO
Re: BR 44
von Frank Minten 27.08.2016 11:28
Hallo Claus-Dieter,
das wird sicher wieder eine fantastische Lok. schön wieder von Dir hier zu lesen. Ich bin gespannt auf noch viel mehr.
Eine 44ziger, das ist doch wunderbar.
Beste Grüße, Franky
Re: BR 44
von Joerg Kaufmann HH » 27.08.2016 11:50
Hallo Claus
Wer hat den Rahmenteile neu gefertigt, Du selbst oder hat das jemand für Dich gemacht?
Und wo kann man die Nieten beziehen?
Grüße
Jörg Kaufmann HH
Re: BR 44
von Claus-Dieter Ommer »27.08.2016 18:40
Hallo,
ich weiß nicht, wer den Rahmen und die Pendelbleche gefertigt hat, gekennzeichnet sind sie mit "mkm"! Vielleicht wissen ja Herbert oderAndreas mehr?
Die Nieten stammen von GHW und die Schraubimitationen von Bauer.

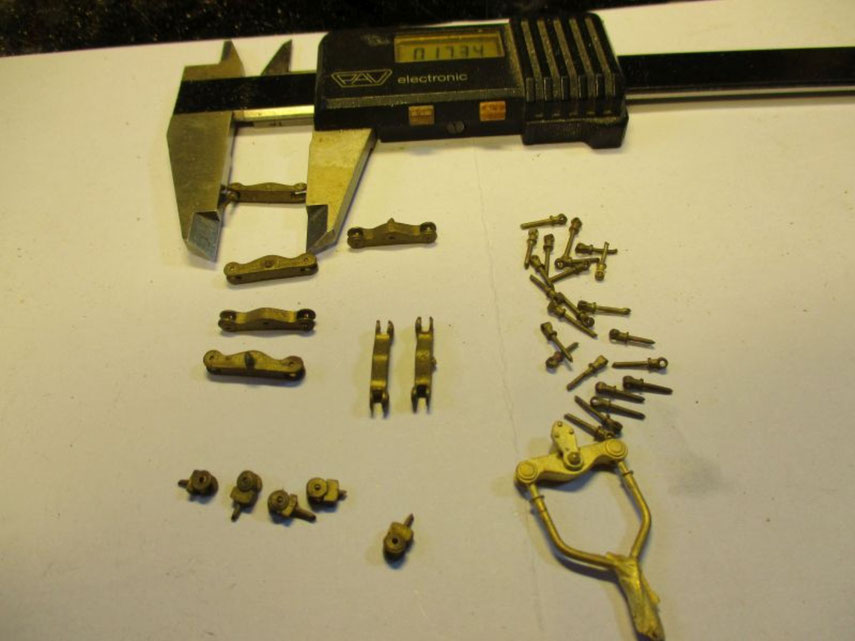

Jetzt mal was anderes. Ich überlege funktionierende Kipphebel einzubauen, zumindest bei den 5 Treibachsen. Ich bräuchte 8 Kipphebel, habe aber nur 7. Vielleicht hat jemand noch einen in seiner
Restekiste?
Weiterhin fehlen mir Befestigungen am Rahmen, also nur das Teil das mit dem Rahmen verlötet wird und in dem der Kipphebel beweglichgelagert ist. Hat da jemand eine Idee?
Grüsse
clausO
Re: BR 44
von Andreas Schuster » 27.08.2016 21:05
Hallo Claus,
ein wirklich schönes Projekt, dass Du Dir da "an-Land-gezogen" hast!! Freut mich auch, dass Du wieder aktiv bist!!
Der Rahmen und die Bleche sind meisterlich von Marco Krämer (über das neue ARGE Verzeichnis zu erreichen) gemacht worden.
Zur Info - der Rahmen orientiert sich an den äußeren Maßen und Radausschnitten des Gebauers. Die Rahmenausschnitte sind
jedoch dem Original angeglichen. Ebenso die Pendel- und Abdeckbleche.
Es gibt wenig Bilder über den "nackten" 44er Rahmen.
Im Eisenbahn Journal Extra 2/2015 "Baureihe 44 + 85 ist auf Seite 18/19 eine dieser seltenen Aufnahmen vom Original abgebildet.
Schrauben, Muttern / Bolzen und Nieten für meinen Rahmen habe ich von:
Fine Art Engineering
Re: BR 44
von Claus-Dieter Ommer » 17.05.2017 23:04
Hallo zusammen,
heute melde ich mich nach längerer Zeit mal wieder. Endlich habe ich es geschafft nach einem Update auf Win 10, dass meine Bearbeitungsprogramme halbwegs wieder funktionieren.

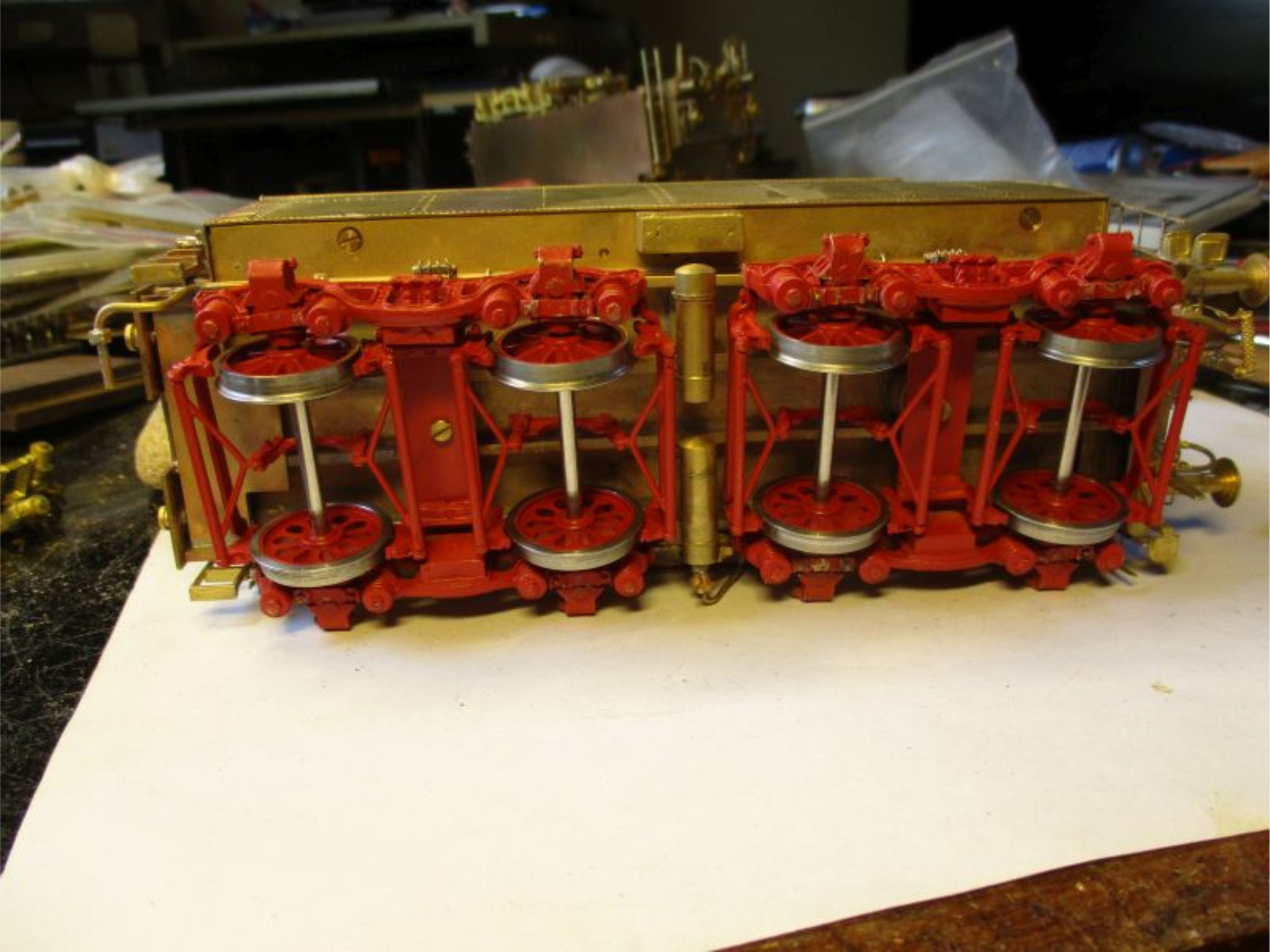

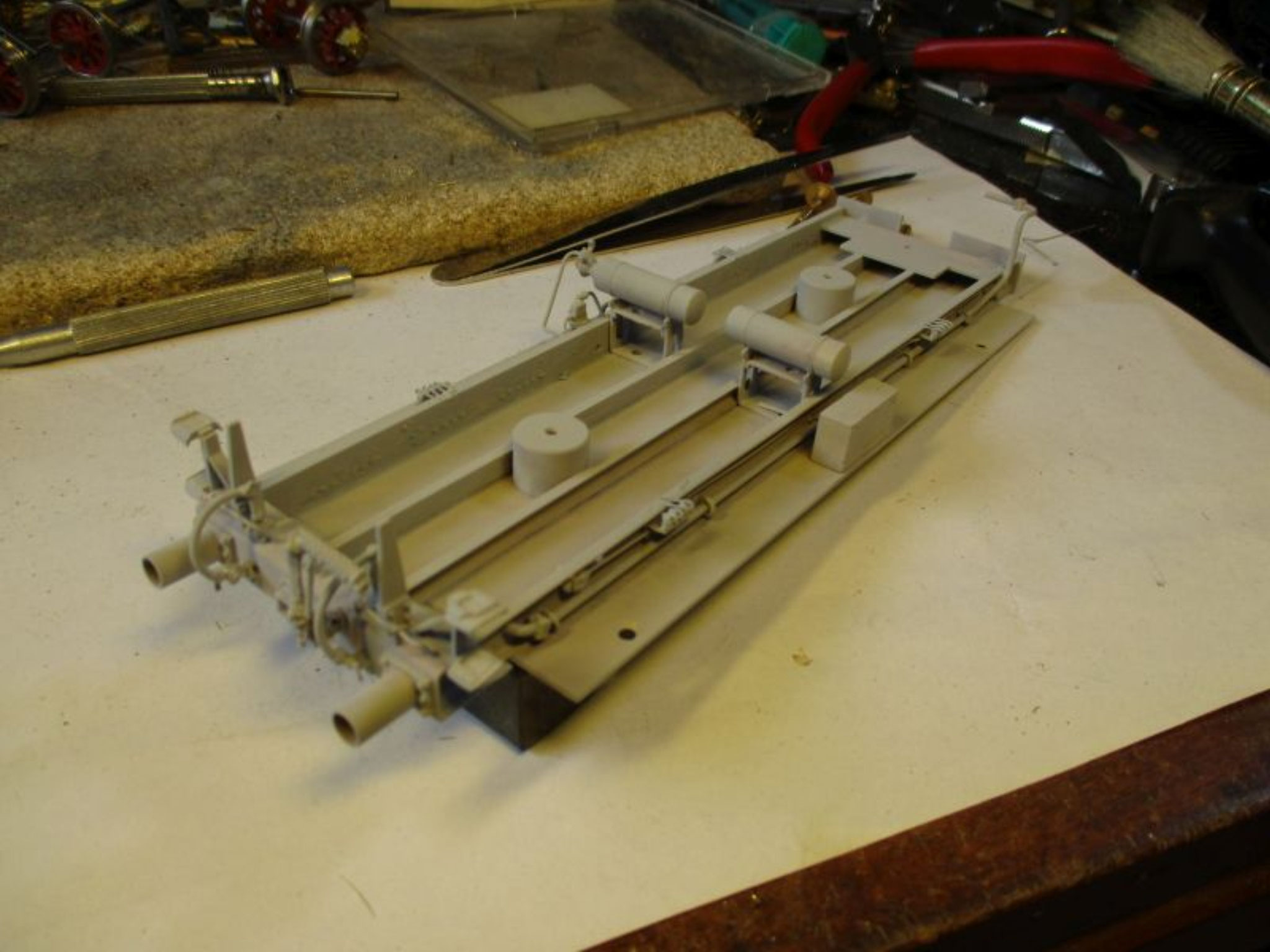

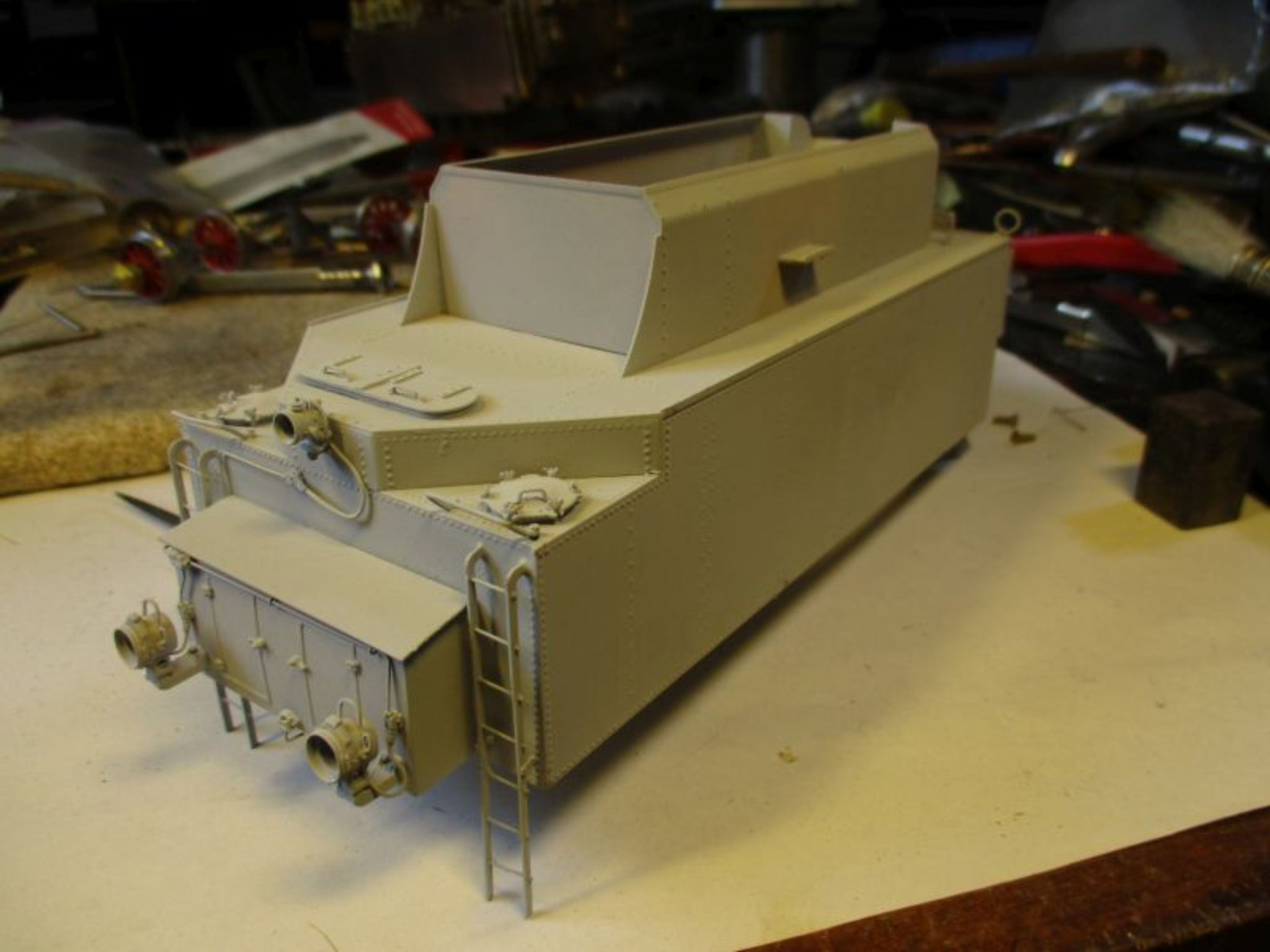

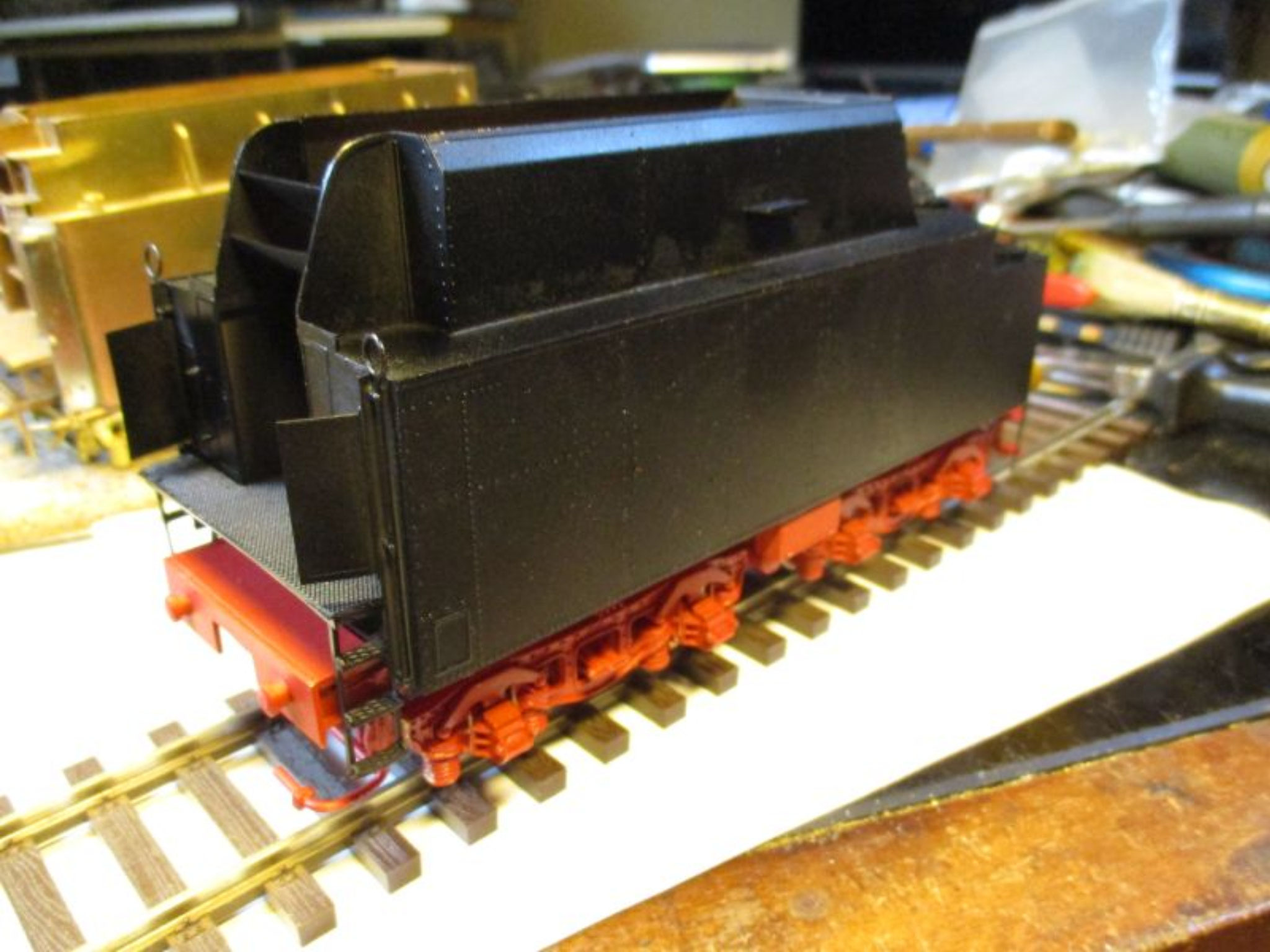

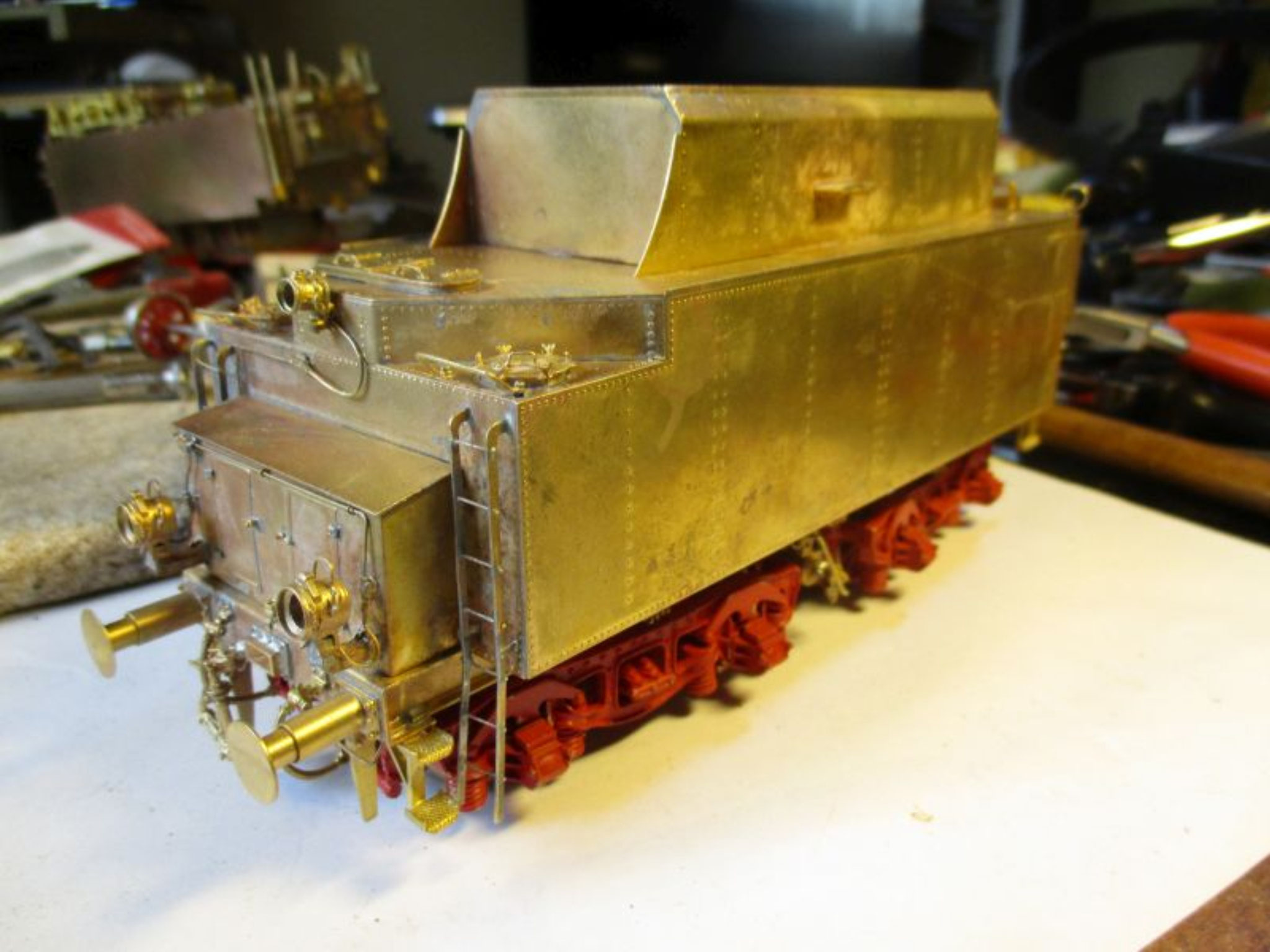

Ich habe mir mal den Tender vorgenommen. Der hat mittlerweile auch eine Lackierung bekommen, allerdings ist der noch nicht ganz fertig. Hier ein paar Bilder:
Gleich geht's weiter!
Gruß
clausO
Re: BR 44
von Claus-Dieter Ommer » 17.05.2017 23:34
Und weiter:
Momentan bin ich im "Tender Rausch":

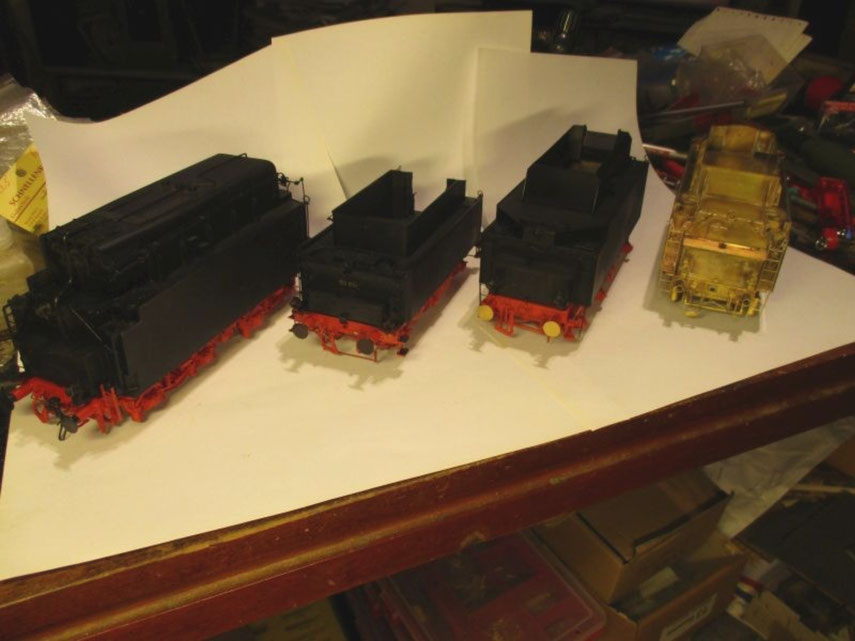

Leider ist das Foto nicht so ganz aber von links nach rechts:
- Öltender für die 41
- der für die 56
- der für die 44
- und die 39.
Zwei weitere warten noch auf Bearbeitung:
- der 18 er ist löttechnisch fertig
- und der 50er muß noch gebaut werden.
Auch bei der 44 hat sich einiges getan. Da muß ich aber erst Bilder machen. Allerdings habe ich die Lok vorläufig zur Seite gelegt da mir doch einige Teile fehlen.
Demnächst geht's weiter.
Re: BR 44
von Frank Minten » 18.05.2017 00:07
Hallo Claus,
schön mal wieder von Dir hier etwas zu sehen und zu hören. Ich kann die Bilder sehen und es wird sicher weiter gehen. Die Arge Seite istimmer noch im Dornröschenschlaf liegend, mal sehen wan der Prinz küttt.....
Wede gerne hier mitlesen, und verfolgen was Du machst.
Beste Grüße und gutes Gelingen, Franky
Re: BR 44
von Norbert Lerpscher » 18.05.2017 09:02
Hallo Claus,
die Tender sehen wirklich super aus. Tolle Arbeit!
Wie bist Du bei der Lackierung vorgegangen?
Entfetten (Aceton?) - Sandstrahlen - Grundieren (womit?) - Decklack (welcher?)
oder ganz anderst?
Viele Grüße
Norbert
Re: BR 44
von Claus-Dieter Ommer » 18.05.2017 15:56
Hallo Norbert,
schon während des Baus reinige ich mehrfach mit heißem Wasser und Scheuermilch.
Dann strahlen, Ultraschallbad und anschließend in den Backofen zum Trocknen
Grundierung, Farbe und Klarlack stammen von Weinert.
Viele Grüße
clausO
Das war's zum BR44 Bericht.
